DANTE BRIDGE - ITEC*NET

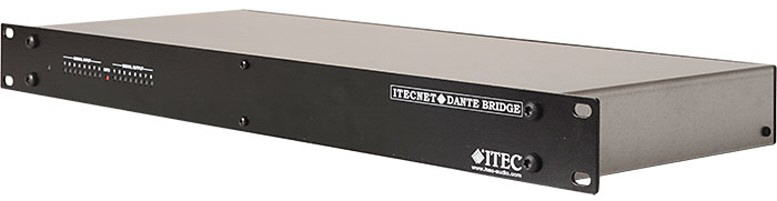

DANTE BRIDGE 777 X1

Kombinirani Break-IN/Break-OUT modul v 19 "/ 1U zasnovi, opremljen s 8 analognimi audio vhodi in izhodi, Control-IO, serijski vmesnik, mrežno povezavo in 24 VDC.

8 digitalne DANTE Vhode
8 digitalne DANTE Izhode
8 digitalni vhodi za krmiljenje in 8 digitalni izhodi za krmiljenje
Omrežni vmesnik, ki temelji na Ethernetu z100 Mbit/s
Serijski vmesnik za povezovanje notranjih in zunanjih komponent
Vgrajena 2GB Micro SD Flash Card namenjena za alarmna sporočila, glasbo itd. 256 Files do cca. 3 ur.
Istočasni prenos do 64 digitalnih audio kanalov v študio kakovosti. (48 kHz/24 Bit), in 1,33ms konstantnim latenčnim časom.
REAL TIME Audio prenos - konstantna latenca 4,6 ms analog-in/analog-out
Integriran Real Time snemalnik za objave s časovnim zamikom
Vzdrževanje na daljavo, daljinski upravljalnik, razni vmesniki za Protipožarno varovanje.
Napajanje z 24VDC oskrbo za standardno opremo napajanja skladno in certificirano po EN 54-4.
Ustreza standardom splošnega koncepta z preklopitvijo na redunantne ojačevalnike.
NET*DESIGN programska oprema
Sistem certificiran po EN 54-16:
...

DANTE BRIDGE 1 777 X

Dante Bridge v zasnovi 19"/1U je opremljen s ploščo Dante podjetja Audinate za prenos 8 digitalnih kanalov Dante vsak. 2 omrežni povezavi za modul Dante in 4 omrežni povezavi za ITECNET omogočata ločitev obeh omrežij. Komunikacija poteka interno prek digitalnega avdio vmesnika

Dodatne možnosti povezave:

Serijski vmesnik (RS232 / RS485) za nadzorne naloge, 8 digitalnih vhodov, 8 digitalnih izhodov.
Opcijska pomnilniška kartica Micro SD 2 GB kot glasovni pomnilnik.
Konfiguracija sistema je možna v delovanju (online) z uporabo priložene Računalniške programske opreme Windows ITEC NETDESIGN, od koder koli v omrežju prek komutiranega Ethernet protokola IEEE802.3. Sprotna/spletna konfiguracija vseh zvočnih funkcij, kot so EQ, zakasnitev itd.

Dante Bridge ima vgrajeno in nadzorovano pomnilnik za shranjevanje besedila glasovnega alarma z do 3 urami snemanja. Alarmna obvestila so samodejno nadzorovana s požarnim alarmnim sistemom ali pa se lahko sprožijo tudi ročno.

Nadaljnje funkcije: DSP za vse izhode in vhode, omejevalnik - kompresor, Delay-zakasnitev do 24,5 sekund (akustično enakovredno 8 km zakasnitve), vmesnik TCP/IP, serijski vmesniki za nadzorne sisteme, Audio Matrix, Automixer, Ethernet stikalo, do 192kHz/24Bit, Backup izhodi, FFT.

Komponente ITECNET so omrežene preko našega standardiziranega in certificiranega omrežnega stikala v skladu z Ethernet standardom IEEE802.3u. V LAN je mogoče povezati do 4000 naprav.

SPLOŠNO:	Do 64 digitalnih Audio kanalov (default)
	Temelji na Ethernet IEEE802.3 - omrežju z 100MBit/s duplex
	8 digitalne DANTE Audio vhode in 8 digitalne DANTE Audio izhode
	Najnižji latenčni časi zaradi visoko zmogljivih DSPjev.
	Napajanje 24 VDC
VMESNIKI:	8 digitalni vhodi za krmiljenje
	8 digitalni izhodi za krmiljenje
	1x RS232, 1x RS485
	4x ETHERNET RJ45 ITECNET Switch
	2x ETHERNET RJ45 DANTE Switch
AUDIO LASTNOSTI:	16/24 ali 32 Bit Digital Audio
	Sample Rate: 48 ali 96kHz
	Nastavljivi časi latence : 1,3/2,6ms
	Dinamika: 103dB
	Harmonično popačenja (THD) < 0,005%
	Frekvenčni razpon: 20 Hz - 20 kHz (±0,5dB)

PDF PROSPEKT DOWNLOAD

DANTE BRIDGE - ITEC*NET Tehnični podatki

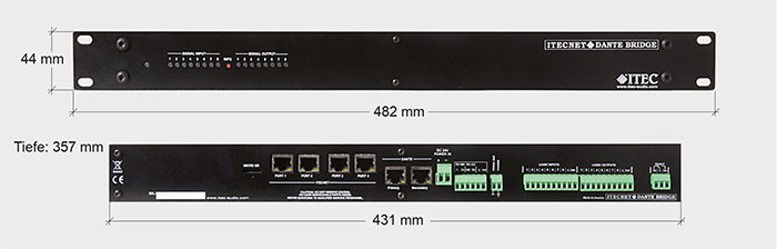

DANTE BRIDGE MERE 777 X

MODEL	DANTE BRIDGE
Napajanje	Ekstern, 24 V DC (18 V < U > 32 V)
Poraba	cca. 250 mA brez obremenitve 10 V DC napetosti.
Mere	482 x 44 x 180 mm (Š x V x G), 19“ / 1HE / 1U
Teža	2,6 kg
AUDIO
DANTE RJ45 priklopi	100 MBit/s, 1 GBit/s Format podatkov je tehnologija DANTE Audio over IP. (do 8 kanalov v vsako smer)
ITECNET RJ45 priklopi	100 Mbps, Format podatkov je tehnologija ItecNet Audio over Ethernet (do 64 kanalov)
SOUND PROCESSING
Na Vhod	2 parametrični Equalizer ±15 dB, Q=1-701 Low/High Pass 1st Order
Na Izhod	4-Band vollparametrični Equalizer ±15 dB, Delay: 0,023-24,5 s, Bandpassfilter: 1.-4.
.	Compressor Limiter
Filter kakovosti	Prosto na izbor 0,1 do 70
Sound processing
Na izhod	4-Band parametrični Equalizer ±15 dB, Delay: 0,023 ms-24,5 s,Bandpassfilter: 1.-4.

Vmesniki
RS 232/RS 485	9600, 19200, 57600, 115.200 baud
Digitalni vhodi	8 Schmitt-Trigger-vhodi
Vhodna napetost	Low < 1,6 V / High > 8 V
Max. Dovoljena napetost	36 V
Vhodna napetost ( @ 10V )	ca. 0,2 mA @ 12 V, ca. 1 mA @ 24 V
Digitalni izhodi	8 Open-Collector izhodi
Max. Dovoljena napetost	36 V
Max. moč	200 mA na izhod / skupaj 500 mA
Releji za javljanje napake	En kontakt bre potenciala
Max. Napetost/max. moč	48 V AC/DC / 500 mA
Omrežje	Ethernet 100 Base-TX, IEEE 802.3u

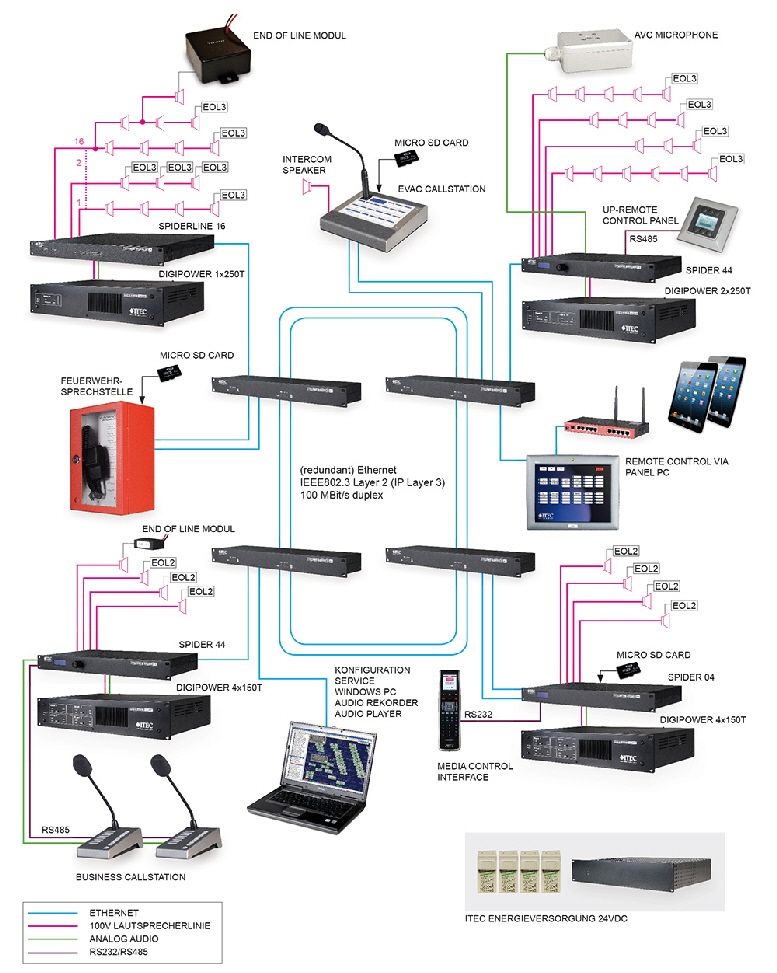

. DIGITALNA AVDIO MATRIKA SPIDER 44 SISTEM

V prihodnje bodo varnostni zvočni sistemi nadomestili klasične alarmne sirene. Razlog je preprost.
Le malo ljudjem je znano zaporedje tonov sirene, zato razlika med alarmom in evakuacijo ni jasna.
Ponavadi si je ni mogoče razlagati.
V nasprotju je mogoče z golim besedilom v primeru požara alarmirati zelo natančno, in evakuirati stavbo.

Večja je stavba, več ljudi prebiva v njej, bolj pomembno je, da namestite sodoben zvočni varnostni sistem.
Samo z jasnimi navodili stavbe ob požaru ali nesreči lahko ciljno in nadzorovano evakuirate.

ITECNET SOUNDS MORE THAN SAFE 777 X
